​solidworks命令之“扫描”

2025-04-09 14:45 来源：网络 点击：

solidworks命令之“扫描”


今天跟大家分享下solidworks中的“扫描”命令

“扫描”特征的草图有三种，轮廓，路径和引导线。轮廓和路径是必须有的，引导线为选用。

轮廓沿着路径运动，形成特征。引导线是用来控制轮廓的形状的。

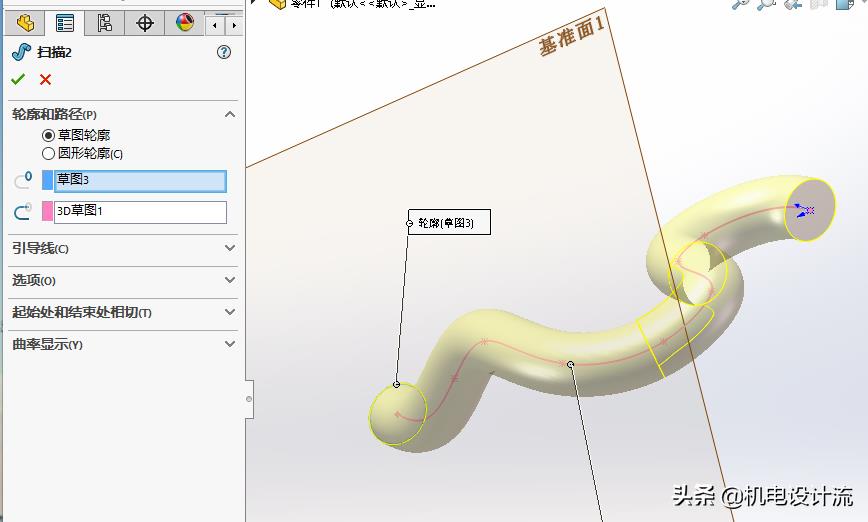

一、扫描可以完成的形状举例

二、总结一下

1、轮廓决定截面形状，是开口或闭口的实线。开口只能用于曲面扫描

2、路径是轮廓的运行轨迹，轮廓中的一个特定点（如圆心）沿着轮廓运动。

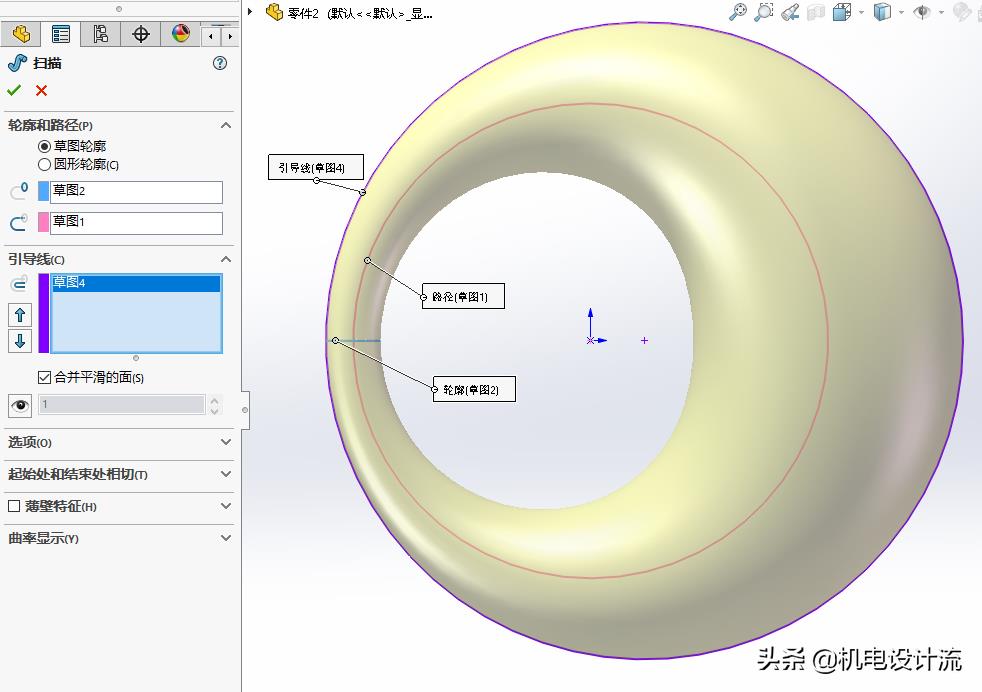

3、引导线控制轮廓的某一点的运动轨迹（如圆与轮廓线相交的点），改变轮廓的形状和位置。

4、轮廓、路径、控制线必须在不同的草图中。

5、轮廓与控制线必须相交。

6、引导线可以是多条。

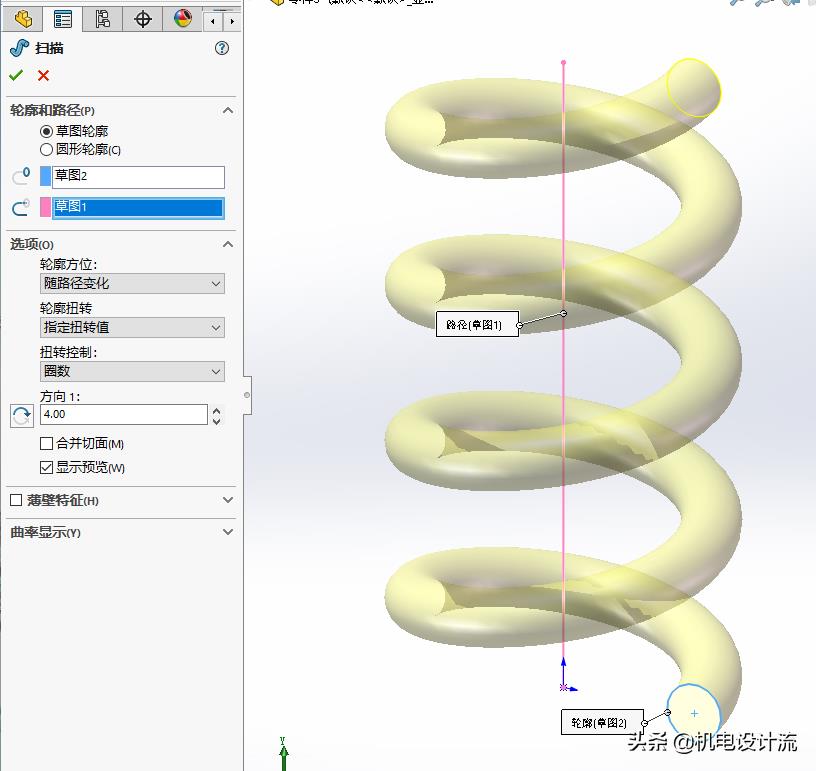

7、选项功能正常是隐藏的，在绘制上图最后一张弹簧时选定轮廓和路径后才会出现。

8、多动手实验，才是王道。不懂问度娘，还是很靠谱的。
